Elektronika adalah ilmu yang mempelajari alat listrik arus lemah yang dioperasikan dengan cara mengontrol aliran elektron atau partikel bermuatan listrik dalam suatu alat seperti komputer, peralatan elektronik, termokopel, semikonduktor dan lain sebagainya. Ilmu yang mempelajari alat-alat seperti ini merupakan cabang dari ilmu fisika, sementara bentuk desain dan pembuatan sirkuit elektroniknya adalah bagian dari teknik elektro, teknik komputer, dan ilmu/teknik elektronika dan instrumentasi.
Alat-alat yang menggunakan dasar kerja elektronika ini biasanya disebut sebagai peralatan elektronik (electronic devices). Contoh peralatan/ piranti elektronik ini: Tabung Sinar Katoda (Cathode Ray Tube, CRT), radio, TV, perekam kaset, perekam kaset video (VCR), perekam VCD, perekam DVD, kamera video, kamera digital, komputer pribadi desk-top, komputer Laptop, PDA (komputer saku), robot, smart card dan lain-lain. Kemudian bagaimana sejarah elektronika itu sendiri? Sejarah elektronika dimulai dari abad ke-20, dengan melibatkan tiga buah komponen utama yaitu tabung hampa udara (vacuum tube), transistor dan sirkuit terpadu (integrated circuit). Pada tahun 1883, Thomas Alva Edison berhasil menemukan bahwa electron bisa berpindah dari sebuah konduktor ke konduktor lainnya melewati ruang hampa. Penemuan konduksi atau perpindahan ini dikenal dengan nama efek Edison. Pada tahun 1904, John Fleming menerapkan efek Edison ini untuk menemukan dua buah elemen tabung electron yang dikenal dengan nama dioda, dan Lee De Forest mengikutinya pada tahun 1906 dengan tabung tiga elemen, yang disebut trioda. Tabung hampa udara menjadi divais yang dibuat untuk memanipulasi kemungkinan energi listrik sehingga bisa diperkuat dan dikirimkan.
Aplikasi tabung elektron pertama diterapkan dalam bidang komunikasi radio. Guglielmo Marconi merintis pengembangan telegraf tanpa kabel(wireless telegraph) pada tahun 1896 dan komunikasi radio jarak jauh pada tahun 1901. Pada tahun 1918, Edwin Armstrong menemukan penerima “super-heterodyne” yang dapat memilih sinyal radio atau stasion dan dapat menerima sinyal jarak jauh. Armstrong juga menemukan modulasi frekuensi FM pita lebar (wide-band) pada tahun 1935; sebelumnya hanya menggunakan AM atau modulasi amplitudo pada rentang tahun 1920 sampai 1935. Bell Laboratories mengeluarkan televisi ke publik pada tahun 1927, dan ini masih merupakan bentuk electromechanical. Ketika sistem elektronik menjadi jaminan kualitas, para insinyur Bell Labs memperkenalkan tabung gambar sinar katoda dan televisi berwarna. Namun Vladimir Zworykin, seorang insinyur di Radio Corporation of America (RCA), dianggap sebagai “bapak televisi” karena penemuannya, tabung gambar dan tabung kamera iconoscope. Pada pertengahan tahun 1950-an, televisi telah melewati radio untuk penggunaan di rumah dan hiburan.
Setelah perang, tabung elektron digunakan untuk mengembangkan komputer pertama, tapi tabung ini tidak praktis karena ukuran komponen elektroniknya. Pada tahun 1947, transistor ditemukan oleh tim insinyur dari Bell Laboratories. Fungsi transistor seperti tabung hampa udara, tapi memiliki ukuran yang lebih kecil, lebih ringan, konsumsi daya lebih kecil, dan lebih kuat, dan lebih murah untuk diproduksi dengan adanya kombinasi penghubung metalnya dan bahan semikonduktor.
Konsep sirkuit terintegrasi diusulkan pada tahun 1952 oleh Geoffrey W.A. Dummer, seorang ahli elektronika berkebangsaan Inggris dengan Royal Radar Establishment-nya. Pada tahun 1961, sirkuit terintegrasi menjadi produksi penuh oleh sejumlah perusahaan, dan desain peralatan berubah secara cepat dan dalam beberapa arah yang berbeda untuk mengadaptasi teknologi.
1. Komponen Elektronika Dasar
Elektronika adalah suatu cabang teknik atau fisika yang mengendalikan aliran elektron atau partikel yang bermuatan listrik pada komponen-komponen aktif seperti Transistor, Dioda dan IC serta komponen-komponen pasif elektronika seperti Resistor, Kapasitor dan Induktor.
Dalam zaman yang perkembangan teknologi yang sangat pesat ini, perangkat-perangkat elekronik merupakan perangkat yang digunakan di hampir semua industri untuk mengendalikan kualitas produk dan proses produksi, otomasi produksi dan juga pengolahan data untuk penelitian. Demikian juga di kehidupan kita sehari-hari, perangkat-perangkat elektronik merupakan salah satu perangkat penting dalam menunjang kualitas hidup kita. Misalnya Ponsel yang digunakan untuk berkomunikasi, Televisi untuk hiburan ataupun mendapatkan berita penting, Kamera untuk menangkap momen-momen penting dalam hidup kita dan masih banyak lagi perangkat-perangkat rumah tangga dan perangkat pribadi yang menggunakan prinsip dan komponen elektronika untuk dapat mengoperasikannya.
2. Jenis dan Manfaat
a. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik, dengan resistansi tertentu (tahanan) dapat memproduksi tegangan listrik di antara kedua pin, nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir. Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan resistor adalah ohm.
Resistor terbagi 2 yaitu:
(1). Resistor tetap
Resistor tetap adalah resistor yang nilai hambatannya relative tetap, biasanya terbuat dari karbon, kawat atau paduan logam. Nilai hambatannya ditentukan oleh tebal dan panjangnya lintasan karbon. Panjang lintasan karbon tergantung dari kisarnya alur yang berbentuk spiral.
(2). Resistor variabel
Resistor variabel atau potensiometer yaitu resistor yang besar hambatannya dapat diubah-ubah, yang termasuk ke dalam potensiometer antara lain: Resistor KSN (koefi sien suhu negatif), resistor LDR (light dependent resistor) dan resistor VDR (voltage dependent resistor).
Menentukan Kode Warna pada Resistor
Kode warna pada resistor menyatakan harga resistansi dan toleransinya. Semakin kecil harga toleransi suatu resistor adalah semakin baik. Terdapat resistor yang mempunyai 4 gelang warna dan 5 gelang warna seperti yang terlihat pada gambar berikut:
b. Kondensator atau kapasitor
Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai “kapasitor”, namun kata “kondensator” masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia “condensatore”, bahasa Perancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.
Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).
Arti kode angka dan huruf pada kapasitor dapat dilihat pada table di bawah:
Beberapa Fungsi Utama Kapasitor :
Sifat Bahan Isolator
Bahan yang disebut sebagai bahan isolator adalah bahan dielektrik, ini disebabkan jumlah elektron yang terikat oleh gaya tarik inti sangat kuat. Elektro-elektronya sulit untuk bergerak atau bahkan tidak sangat sulit berpindah, walaupun telah terkena dorongan dari luar. Bahan isolator sering digunakan untuk bahan penyekat (dielektrik). Penyekat listrik terutama tegangan listrik. Untuk dapat memenuhi persyaratan tersebut, diperlukan jenis bahan yang sesuai. Selain syarat tersebut juga diperlukan syarat yang lain yang dipertimbangkan untuk memenuhi pemakaiannya, antara lain:
a. Sifat kelistrikan
Bahan penyekat mempunyai tahanan listrik yang besar. Penyekat listrik ditujukan untuk mencegah terjadinya kebocoran arus listrik antara kedua penghantar yang berbeda potensial atau untuk mencegah loncatan listrik ke tanah. Kebocoran arus listrik harus dibatasi sekecil-kecilnya (tidak melampaui batas yang telah ditentukan oleh peraturan yang berlaku).
b. Sifat mekanis
Mengingat luasnya pemakaian bahan penyekat, maka dipertimbangkan kekuatan struktur bahannya. Dengan demikian, dapat dibatasi hal-hal penyebab kerusakan dikarenakan kesalahan pemakaiannya. Misalnya diperlukan bahan yang tahan tarikan, maka kita harus menggunakan bahan dari kain daripada kertas.Bahan kain lebih kuat terhadap tarikan daripada bahan kertas.
c. Sifat termis
Panas yang ditimbulkan dari dalam oleh arus listrik atau oleh arus magnet, berpengaruh terhadap kekuatan bahan penyekat. Demikian panas yang berasal dari luar (alam sekitar). Dalam hal ini, kalau panas yang ditimbulkan cukup tinggi, maka penyekat yang digunakan harus tepat. Adanya panas juga harus dipertimbangkan, agar tidak merusak bahan penyekat yang digunakan.
d. Sifat kimia
Panas yang tinggi yang diterima oleh bahan penyekat dapat mengakibatkan perubahan susunan kimia bahan. Demikian juga pengaruh adanya kelembaban udara, basah yang ada di sekitar bahan penyekat. Jika kelembaban tidak dapat dihindari, haruslah dipilih bahan penyekat yang tahan terhadap air. Demikian juga adanya zat-zat lain dapat merusak struktur kimia bahan. Mengingat adanya bermacam-macam asal, sifat, dan ciri bahan penyekat, maka untuk memudahkan dalam memilih untuk aplikasi dalam kelistrikan maka bahan penyekat akan dibagi ke dalam beberapa kelompok yaitu:
Alat-alat yang menggunakan dasar kerja elektronika ini biasanya disebut sebagai peralatan elektronik (electronic devices). Contoh peralatan/ piranti elektronik ini: Tabung Sinar Katoda (Cathode Ray Tube, CRT), radio, TV, perekam kaset, perekam kaset video (VCR), perekam VCD, perekam DVD, kamera video, kamera digital, komputer pribadi desk-top, komputer Laptop, PDA (komputer saku), robot, smart card dan lain-lain. Kemudian bagaimana sejarah elektronika itu sendiri? Sejarah elektronika dimulai dari abad ke-20, dengan melibatkan tiga buah komponen utama yaitu tabung hampa udara (vacuum tube), transistor dan sirkuit terpadu (integrated circuit). Pada tahun 1883, Thomas Alva Edison berhasil menemukan bahwa electron bisa berpindah dari sebuah konduktor ke konduktor lainnya melewati ruang hampa. Penemuan konduksi atau perpindahan ini dikenal dengan nama efek Edison. Pada tahun 1904, John Fleming menerapkan efek Edison ini untuk menemukan dua buah elemen tabung electron yang dikenal dengan nama dioda, dan Lee De Forest mengikutinya pada tahun 1906 dengan tabung tiga elemen, yang disebut trioda. Tabung hampa udara menjadi divais yang dibuat untuk memanipulasi kemungkinan energi listrik sehingga bisa diperkuat dan dikirimkan.
Aplikasi tabung elektron pertama diterapkan dalam bidang komunikasi radio. Guglielmo Marconi merintis pengembangan telegraf tanpa kabel(wireless telegraph) pada tahun 1896 dan komunikasi radio jarak jauh pada tahun 1901. Pada tahun 1918, Edwin Armstrong menemukan penerima “super-heterodyne” yang dapat memilih sinyal radio atau stasion dan dapat menerima sinyal jarak jauh. Armstrong juga menemukan modulasi frekuensi FM pita lebar (wide-band) pada tahun 1935; sebelumnya hanya menggunakan AM atau modulasi amplitudo pada rentang tahun 1920 sampai 1935. Bell Laboratories mengeluarkan televisi ke publik pada tahun 1927, dan ini masih merupakan bentuk electromechanical. Ketika sistem elektronik menjadi jaminan kualitas, para insinyur Bell Labs memperkenalkan tabung gambar sinar katoda dan televisi berwarna. Namun Vladimir Zworykin, seorang insinyur di Radio Corporation of America (RCA), dianggap sebagai “bapak televisi” karena penemuannya, tabung gambar dan tabung kamera iconoscope. Pada pertengahan tahun 1950-an, televisi telah melewati radio untuk penggunaan di rumah dan hiburan.
Setelah perang, tabung elektron digunakan untuk mengembangkan komputer pertama, tapi tabung ini tidak praktis karena ukuran komponen elektroniknya. Pada tahun 1947, transistor ditemukan oleh tim insinyur dari Bell Laboratories. Fungsi transistor seperti tabung hampa udara, tapi memiliki ukuran yang lebih kecil, lebih ringan, konsumsi daya lebih kecil, dan lebih kuat, dan lebih murah untuk diproduksi dengan adanya kombinasi penghubung metalnya dan bahan semikonduktor.
Konsep sirkuit terintegrasi diusulkan pada tahun 1952 oleh Geoffrey W.A. Dummer, seorang ahli elektronika berkebangsaan Inggris dengan Royal Radar Establishment-nya. Pada tahun 1961, sirkuit terintegrasi menjadi produksi penuh oleh sejumlah perusahaan, dan desain peralatan berubah secara cepat dan dalam beberapa arah yang berbeda untuk mengadaptasi teknologi.
1. Komponen Elektronika Dasar
Elektronika adalah suatu cabang teknik atau fisika yang mengendalikan aliran elektron atau partikel yang bermuatan listrik pada komponen-komponen aktif seperti Transistor, Dioda dan IC serta komponen-komponen pasif elektronika seperti Resistor, Kapasitor dan Induktor.
Dalam zaman yang perkembangan teknologi yang sangat pesat ini, perangkat-perangkat elekronik merupakan perangkat yang digunakan di hampir semua industri untuk mengendalikan kualitas produk dan proses produksi, otomasi produksi dan juga pengolahan data untuk penelitian. Demikian juga di kehidupan kita sehari-hari, perangkat-perangkat elektronik merupakan salah satu perangkat penting dalam menunjang kualitas hidup kita. Misalnya Ponsel yang digunakan untuk berkomunikasi, Televisi untuk hiburan ataupun mendapatkan berita penting, Kamera untuk menangkap momen-momen penting dalam hidup kita dan masih banyak lagi perangkat-perangkat rumah tangga dan perangkat pribadi yang menggunakan prinsip dan komponen elektronika untuk dapat mengoperasikannya.
2. Jenis dan Manfaat
a. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik, dengan resistansi tertentu (tahanan) dapat memproduksi tegangan listrik di antara kedua pin, nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir. Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan resistor adalah ohm.
Resistor terbagi 2 yaitu:
(1). Resistor tetap
Resistor tetap adalah resistor yang nilai hambatannya relative tetap, biasanya terbuat dari karbon, kawat atau paduan logam. Nilai hambatannya ditentukan oleh tebal dan panjangnya lintasan karbon. Panjang lintasan karbon tergantung dari kisarnya alur yang berbentuk spiral.
Resistor variabel atau potensiometer yaitu resistor yang besar hambatannya dapat diubah-ubah, yang termasuk ke dalam potensiometer antara lain: Resistor KSN (koefi sien suhu negatif), resistor LDR (light dependent resistor) dan resistor VDR (voltage dependent resistor).

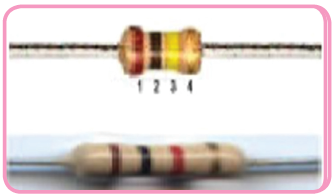

Kode warna pada resistor menyatakan harga resistansi dan toleransinya. Semakin kecil harga toleransi suatu resistor adalah semakin baik. Terdapat resistor yang mempunyai 4 gelang warna dan 5 gelang warna seperti yang terlihat pada gambar berikut:
| Warna | Gelang 1 (Angka pertama | Gelang 2 (Angka kedua) | Gelang 3 (Faktor pengali) | Gelang 4 (Toleransi/%) |
|---|---|---|---|---|
| Hitam | - | 0 | 1 | - |
| Cokelat | 1 | 1 | 10 | 1 |
| Merah | 2 | 2 | 10² | 2 |
| Oranye | 3 | 3 | 10³ | 3 |
| Kuning | 4 | 4 | 10⁴ | 4 |
| Hijau | 5 | 5 | 10⁵ | 5 |
| Biru | 6 | 6 | 10⁶ | 6 |
| Ungu | 7 | 7 | 10⁷ | 7 |
| Abu-abu | 8 | 8 | 10⁸ | 8 |
| Putih | 9 | 9 | 10⁹ | 9 |
| Emas | - | - | 10-¹ | 5 |
| Perak | - | - | 10-² | 10 |
| Tanpa warna | - | - | 10-³ | 20 |
b. Kondensator atau kapasitor
Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai “kapasitor”, namun kata “kondensator” masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia “condensatore”, bahasa Perancis condensateur, Indonesia dan Jerman Kondensator atau Spanyol Condensador.
Namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor (capacitor) ataupun sebaliknya yang pada ilmu elektronika disingkat dengan huruf (C).
| Warna | Gelang 1 (Angka) | Gelang 2 (Angka) | Gelang 3 (Pengali) | Gelang 4 (Toleran- si) | Gelang 5 (Tegangan kerja | |
|---|---|---|---|---|---|---|
| Hitam | - | 0 | 1 | - | - | - |
| Cokelat | 1 | 1 | 10 | 1 | - | - |
| Merah | 2 | 2 | 10² | 2 | 250 V | 160 V |
| Jingga | 3 | 3 | 10³ | 3 | - | - |
| Kuning | 4 | 4 | 10⁴ | 4 | 400 V | 200 V |
| Hijau | 5 | 5 | 10⁵ | 5 | - | - |
| Biru | 6 | 6 | 10⁶ | 6 | 630 V | 220 V |
| Ungu | 7 | 7 | 10⁷ | 7 | ||
| Abu- abu | 8 | 8 | 10⁸ | 8 | - | - |
| Putih | 9 | 9 | 10⁹ | 9 | - | - |
- Sebagai penyaring (fi lter) pada rangkaian regulator DC atau power supply untuk meminimalisir tegangan ripple AC yang masih tersisa.
- Sebagai pembangkit pulsa (frekuensi) dalam rangkaian oscilator.
- Sebagai penggeser phasa.
- Sebagai coupling yakni penghubung antara dua buah rangkaian elektronika seperti pada rangkaian penguat (amplifier) yang menghubungkan rangkaian Pre Amp dengan Amplifier.
- Fungsi kapasitor lainnya dalam rangkaian elektronika adalah sebagai fi lter dan kopling pada rangkaian power supply, penggeser fasa, pembangkit frekuensi pada rangkaian osilator dan juga dapat digunakan untuk mencegah percikan bunga api yang dapat terjadi pada saklar.
Sifat dasar kapasitor adalah kemampuan yang dapat menyimpan muatan listrik, tidak dapat dilalui arus DC (Direct Current), dapat dilalui arus AC (Alternating Current) dan juga dapat sebagai impedansi (resistansi yang nilainya tergantung dari frekuensi yang diberikan oleh sumbernya).
Cara Kerja Kapasitor yang pertama adalah mengalirkan elektron menuju kapasitor. Setelah kapasitor sudah dipenuhi dengan elektron, maka tegangan tersebut akan mengalami perubahan. Selanjutnya, elektron akan keluar dari kapasitor dan menuju rangkaian elektronika. Dengan begitu, kapasitor akan dapat membangkitkan reaktif suatu rangkaian.
Sifat Bahan Isolator
Bahan yang disebut sebagai bahan isolator adalah bahan dielektrik, ini disebabkan jumlah elektron yang terikat oleh gaya tarik inti sangat kuat. Elektro-elektronya sulit untuk bergerak atau bahkan tidak sangat sulit berpindah, walaupun telah terkena dorongan dari luar. Bahan isolator sering digunakan untuk bahan penyekat (dielektrik). Penyekat listrik terutama tegangan listrik. Untuk dapat memenuhi persyaratan tersebut, diperlukan jenis bahan yang sesuai. Selain syarat tersebut juga diperlukan syarat yang lain yang dipertimbangkan untuk memenuhi pemakaiannya, antara lain:
a. Sifat kelistrikan
Bahan penyekat mempunyai tahanan listrik yang besar. Penyekat listrik ditujukan untuk mencegah terjadinya kebocoran arus listrik antara kedua penghantar yang berbeda potensial atau untuk mencegah loncatan listrik ke tanah. Kebocoran arus listrik harus dibatasi sekecil-kecilnya (tidak melampaui batas yang telah ditentukan oleh peraturan yang berlaku).
b. Sifat mekanis
Mengingat luasnya pemakaian bahan penyekat, maka dipertimbangkan kekuatan struktur bahannya. Dengan demikian, dapat dibatasi hal-hal penyebab kerusakan dikarenakan kesalahan pemakaiannya. Misalnya diperlukan bahan yang tahan tarikan, maka kita harus menggunakan bahan dari kain daripada kertas.Bahan kain lebih kuat terhadap tarikan daripada bahan kertas.
c. Sifat termis
Panas yang ditimbulkan dari dalam oleh arus listrik atau oleh arus magnet, berpengaruh terhadap kekuatan bahan penyekat. Demikian panas yang berasal dari luar (alam sekitar). Dalam hal ini, kalau panas yang ditimbulkan cukup tinggi, maka penyekat yang digunakan harus tepat. Adanya panas juga harus dipertimbangkan, agar tidak merusak bahan penyekat yang digunakan.
d. Sifat kimia
Panas yang tinggi yang diterima oleh bahan penyekat dapat mengakibatkan perubahan susunan kimia bahan. Demikian juga pengaruh adanya kelembaban udara, basah yang ada di sekitar bahan penyekat. Jika kelembaban tidak dapat dihindari, haruslah dipilih bahan penyekat yang tahan terhadap air. Demikian juga adanya zat-zat lain dapat merusak struktur kimia bahan. Mengingat adanya bermacam-macam asal, sifat, dan ciri bahan penyekat, maka untuk memudahkan dalam memilih untuk aplikasi dalam kelistrikan maka bahan penyekat akan dibagi ke dalam beberapa kelompok yaitu:
- Bahan tambang (batu pualam, asbes, mika, dan sebagainya)
- Bahan berserat (benang, kain, kertas, kayu, dan sebagainya)
- Gelas dan keramik
- Plastik
- Karet, bakelit, ebonit, dan sebagainya
- Bahan yang dipadatkan
Konsep elektronika terbagi 2 yaitu :
1. Elektronika analog
2. Elektronika digital
1. Elektronika Analog
Elektronika analog ialah bidang elektronika dimana sinyal listrik yang terlibat bersifat kontinue, sedangkan komponen yang digunakan umumnya disebut komponen diskrit. Beda dengan elektronika digital dimana sinyal listrik yang terlibat merupakan sinyal 0V atau 5 V (sinyal digital berlogika 0 atau 1).
Beberapa alat dengan konsep elektronika analog yaitu:
- Jam tangan konvensional
- Kamera analog
- Alat - alat perkusi
- Menghitung dengan tangan, lidi, dan batu
- Komputer analog (komputer dengan program yang sangat sederhana)
Sinyal analog adalah sinyal data dalam bentuk gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. Dua Parameter/karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitudo dan frekuensi.
Gelombang pada sinyal analog yang umumnya terbentuk gelombang sinus memiliki tiga variabel dasar, yaitu amplitudo, frekuensi dan phase.
- Amplitudo merupakan ukuran tingi rendahnya tegangan dari sinyal analog
- Frekuensi adalah jumlah gelombang sinyal analog dalam bentuk detik
- Phase adalah besar sudut dari sinyal analog pada saat tertentu
Kelebihan teknologi analog yaitu:
• Tidak mudah dimakan usia
• Biaya yang digunakan murah
• Hasil yang didapatkan dapat diuji ketepatannya
Kekurangan teknologi analog yaitu:
• Tidak efesiensi
• Lambat pemakaiannya
2. Elektronika Digital
Elektronika digital adalah sistem elektronika yang menggunakan isyarat digital. Elektronika digital adalah representasi dari aljabar boolean dan digunakan di komputer, telpon genggam dan berbagai produk konsumen lainnya. Dalam sebuah sirkuit digital, sinyal direpresentasikan dengan satu dari dua macam kondisi yaitu 1 (high, active, true,) dan 0 (low, nonactive, false). Atau jika direspresentasikan dalam tegangan 1 dapat berarti tegangan maksimum (umumnya 5 V atau 3 V) dan 0 berarti tegangan minimum (umumnya 0 V, tapi ada pula yang 2,5 V). Hal ini dikarenakan varian dari bahan pembuatnya.
Beberapa alat dengan konsep elektronika digital yaitu:
- Alat music: sampler, squencer, groovebox dan lain-lain.
- Kamera digital
- Menghitung dengan kalkulator, komputer dan lain-lain.
- Modem
Sinyal digital adalah merupakan sinyal data dalam bentuk pulsa yang dapat mengalami perubahan yang mempunyai besaran 0 dan 1. Sinyal digital hanya memiliki dua keadaan, yaitu 0 dan 1.
Kelebihan teknologi digital yaitu:
- Memberikan kemudahan dalam penggunaan
- Error selalu dapat dikoreksi
- Memproduksi data terbatas
Kekurangan teknologi digital yaitu:
- Malas berpikir
- Tidak tahan lama
- Memerlukan sinkronisasi
